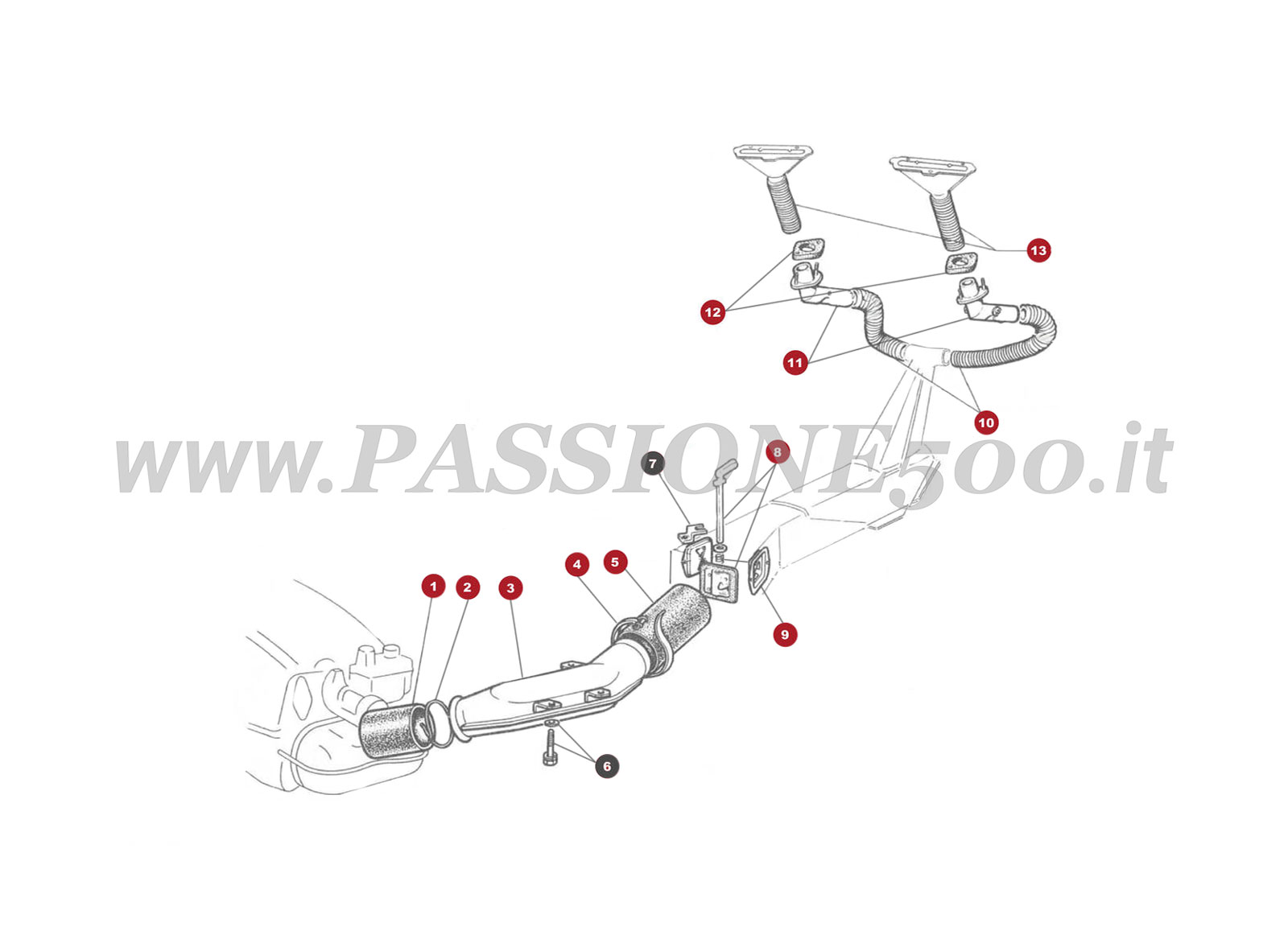

EXPLOSIONSZEICHNUNG 33M – Luftheizungsanlage FIAT 500 Giardiniera Base F

Wählen Sie eine Nummer aus der Explosionszeichnung aus, um das Produkt anzuzeigen.

EXPLOSIONSZEICHNUNG 33M – Luftheizungsanlage FIAT 500 Giardiniera Base F

1

2

3

4

5

8

9

10

11

12

13

EXPLOSIONSZEICHNUNG 33M – Luftheizungsanlage FIAT 500 Giardiniera Base F

EXPLOSIONSZEICHNUNG 33M – Luftheizungsanlage FIAT 500 Giardiniera Base F

1

Heizungsschlauch Gummi, Thermostat / Heizungsrohr Fiat 500 N – D – F – L – Giardiniera (bis zu Marsch 1974)

Heizungsschlauch Gummi, Thermostat / Heizungsrohr Fiat 500 R – Giardiniera (bis zu Marsch 1974)

2

Feder für Heizungsschlauch Gummi, Thermostat / Heizungsrohr Fiat 500

3

4

Schelle für Gebläseschlauch Fiat 500

5

Heizungsrohr Geteerte Jute / Vordere Fiat 500 N – D – F – L – Giardiniera (bis zu Marsch 1974)

Heizungsrohr Gummi / Vordere Fiat 500 R – Giardiniera (bis zu Marsch 1974)

8

Heizungsklappe Komplett Fiat 500

9

10

Heizungsschlauch im Fussraum Vorne Fiat 500 D – F – L – R – Giardiniera

11

Satz Heizungskrümmer im Fussraum Kunststoff Fiat 500 R – Giardiniera (von ord. n.° für ersatzzwecke 289432) – Kompatibel für D – F – L – Giardiniera (bis zu ord. n.° für ersatzzwecke 289431)

Reparaturklappe für Heizungskrümmer im Fussraum Fiat 500 D – F – L – Giardiniera (bis zu ord. n.° für ersatzzwecke 289431)

12

Dichtung für Heizungskrümmer im Fussraum Fiat 500 D – F – L – R – Giardiniera

13

Heizungsschlauch Vorne Oben Kofferraumseitig Fiat 500 D – F – L – R – Giardiniera
